J, K en N-klasse torpedobootjagers: Ontwerp, dienst en innovatie

De J, K en N-klasse torpedobootjagers waren een reeks van 24 schepen, gebouwd voor de Royal Navy vanaf 1938. Deze torpedobootjagers vertegenwoordigden een terugkeer naar een kleiner schipontwerp met een zwaardere torpedobewapening, in tegenstelling tot de voorgaande Tribal-klasse, die meer nadruk legde op kanonnen. De schepen werden gebouwd in drie flottieljes of groepen, elk bestaande uit acht schepen met namen beginnend met “J”, “K” en “N”. In 1940 werd het vlaggenschipnummer van de pennant gewijzigd van “F” naar “G”. Deze torpedobootjagers ondergingen verschillende modificaties gedurende hun diensttijd in de oorlog, met name aan hun luchtafweergeschut (AA) en radarinstallaties.

Algemeen ontwerp en kenmerken

De J en K-klasse torpedobootjagers hadden een standaard waterverplaatsing van 1.690 lange tonnen (1.720 ton) en een diepe belading van 2.330 lange tonnen (2.370 ton). Ze waren 108,7 meter lang, met een breedte van 10,9 meter en een diepgang van 3,8 meter bij volledige belading. De schepen werden aangedreven door twee Admiralty-driecilinderketels, die 44.000 shp (33.000 kW) leverden, en hadden een maximumsnelheid van 36 knopen (67 km/u). Met een bereik van 5.500 zeemijlen (10.200 km) bij een snelheid van 15 knopen (28 km/u) en een bemanning van 183 personen (218 voor flottieleiders), waren ze uitstekend geschikt voor lange operaties op zee.

De N-klasse torpedobootjagers hadden een iets hogere standaard waterverplaatsing van 1.773 lange tonnen (1.801 ton) en een diepe belading van 2.384 lange tonnen (2.422 ton). Hun bewapening varieerde licht van de J en K-klassen, waarbij enkele 4-inch AA-kanonnen en 20 mm Oerlikon-kanonnen werden toegevoegd, naast de standaard 21-inch torpedobuizen en dieptebommen.

Ontwerphistorie en bouwtechnieken

Het ontwerp van de J, K en N-klasse was bedoeld als een kleinere opvolger van de Tribal-klasse. Een belangrijke verandering in het ontwerp was de overstap naar een indeling met twee ketelruimtes, wat zorgde voor een kortere romplengte en slechts één schoorsteen. Dit verminderde het profiel van het schip en verbeterde de schootsvelden van de lichte luchtafweerwapens. Echter, deze indeling verhoogde ook de kwetsbaarheid, omdat een enkele goed geplaatste treffer beide ketelruimtes zou kunnen uitschakelen, wat zou resulteren in een volledig verlies van de stoomkracht.

Een van de belangrijke innovaties in de bouwtechnieken werd ontwikkeld door maritiem architect Albert Percy Cole. In plaats van te kiezen voor sterkere dwarsscheepssecties, die vaak onnodig sterk waren maar verbonden werden door zwakkere langsscheepsbalken, koos Cole voor sterkere langsscheepsbalken en zwakkere dwarsscheepssecties. Dit leidde tot een steviger en compacter scheepsontwerp.

Daarnaast werd het boegontwerp gewijzigd ten opzichte van de voorafgaande Tribal-klasse. De clipperboeg werd vervangen door een rechte boeg met verhoogde sheer, maar deze wijziging bleek minder succesvol, omdat de schepen daardoor voorin vaak nat werden. Dit tekort werd vanaf de S-klasse verholpen door terug te keren naar het eerdere boegontwerp.

Bewapening en vuurleiding

De bewapening van de J, K en N-klasse was gebaseerd op die van de Tribal-klasse, maar verving een van de dubbele QF 4.7-inch (120 mm) Mark XII-kanonnen door een extra set torpedobuizen. Deze torpedobuizen konden tot 40° omhoog en 340° draaien. Opmerkelijk is dat de ‘X’-opstelling zo was geplaatst dat de dode hoek van 20° zich achteraan bevond, waardoor deze kanonnen niet rechtstreeks naar achteren konden vuren. Dit werd als onlogisch beschouwd, aangezien het logischer zou zijn om de blindspot naar voren te plaatsen, waar het vuur toch al belemmerd werd door de brug en masten. Ondanks deze eigenaardigheid, konden de schepen 10 zware 21-inch (533 mm) Mark IX torpedo’s meenemen, een aanzienlijke last.

Het luchtafweer bestond uit een viervoudige QF 2-ponder (40 mm) Mark VIII en twee viervoudige 0.5-inch (12,7 mm) Vickers Mark III machinegeweren. Later werden deze machinegeweren vervangen door 20 mm Oerlikon-kanonnen, waardoor de torpedobootjagers een relatief zware luchtafweerbewapening kregen voor hun grootte.

De vuurleidingssystemen van de J, K en N-klasse torpedobootjagers verschilden van die van de Tribal-klasse. Er werd geen speciale hooghoekafstandsmeter geïnstalleerd; in plaats daarvan werd alleen een 12 ft (3,7 m) afstandsmeter achter de nominale dubbelrol-Director Control Tower (DCT) geplaatst. Deze afstandsmeter werd zwaar aangepast om de hoofdbewapening voor luchtafweervuur te besturen en stond bekend als de “3-man gemodificeerde afstandsmeter”. De schepen gebruikten de Fuze Keeping Clock HA vuurleidingscomputer, een geavanceerd systeem voor die tijd.

De N-klasse schepen werden besteld in 1940 als herhalingen van het J-klasse ontwerp, na vertragingen en kostenoverschrijdingen bij de grotere en complexere L en M-klassen. De enige wijziging in het ontwerp was de plaatsing van de ‘X’-opstelling in de meer logische positie met de dode hoek van 20° naar voren. Terwijl de schepen in aanbouw waren, werden dezelfde vroege oorlogswijzigingen aangebracht als bij de J- en K-klasse schepen, waarbij de viervoudige machinegeweren op het achterdek kort werden vervangen door enkele 20 mm Oerlikons.

Modificaties en technische verbeteringen tijdens de oorlog

Tijdens hun dienst in de Tweede Wereldoorlog werden de J, K en N-klasse torpedobootjagers voortdurend aangepast om te voldoen aan de veranderende eisen van de maritieme oorlogsvoering. Deze aanpassingen waren met name gericht op het verbeteren van de luchtafweer, radarcapaciteiten en de algehele effectiviteit van de schepen.

Luchtafweerverbeteringen

In 1940 en 1941, tijdens de eerste fase van de oorlog, werd duidelijk dat de oorspronkelijke luchtafweerbewapening van de J, K en N-klasse ontoereikend was tegen de toenemende dreiging van vijandelijke vliegtuigen. Daarom werden significante aanpassingen doorgevoerd om de luchtafweer te versterken. Een van de belangrijkste wijzigingen was het verwijderen van de achterste torpedobuizen en het installeren van een enkel 4-inch QF Mark V-kanon op een HA Mark III-mount. Dit kanon bood een veel effectievere verdediging tegen luchtaanvallen, vooral tegen duikbommenwerpers en andere laagvliegende vliegtuigen.

Daarnaast werden de viervoudige 0.5-inch (12,7 mm) machinegeweren, die weinig effectief bleken, vervangen door enkele 20 mm Oerlikon-kanonnen. Deze Oerlikons waren veel effectiever in het neerschieten van vliegtuigen op korte afstand. Bovendien werden er nog eens twee 20 mm Oerlikons toegevoegd naast het zoeklichtplatform, wat de totale luchtafweer aanzienlijk verbeterde.

Radarinstallaties en technologische upgrades

Naarmate de oorlog vorderde, werden radarinstallaties steeds crucialer voor maritieme operaties. De J, K en N-klasse torpedobootjagers werden daarom uitgerust met verschillende typen radar om hun operationele capaciteiten te verbeteren. In 1941 werd Type 286 radar geïnstalleerd op de masten van de schepen, wat hen in staat stelde vijandelijke vliegtuigen te detecteren voordat ze visueel zichtbaar waren. Deze vroege luchtwaarschuwingsradar gaf de bemanning kostbare seconden om zich voor te bereiden op naderende luchtaanvallen.

In 1942 werden de radarinstallaties verder geüpgraded. De Type 286 werd vervangen door Type 291, een meer geavanceerde luchtwaarschuwingsradar. Bovendien kregen sommige schepen zoals de Jervis, Kelvin, Nerissa en Norman een Type 271 centimetergolfdoelindicatie radar, gemonteerd in een karakteristieke “lantaarn” boven de brug. Deze radar verbeterde de capaciteiten van de schepen om vijandelijke schepen en onderzeeërs op grotere afstanden te detecteren, zelfs in slechte weersomstandigheden of ‘s nachts. Andere schepen, zoals de Javelin en Kimberley, kregen de lichtere Type 272 radar aan de top van de voorste mast.

Tegen het einde van de oorlog waren de overgebleven schepen uitgerust met Type 293 radar voor doelindicatie en Type 291 radar voor luchtwaarschuwing. Deze technologische upgrades maakten de torpedobootjagers niet alleen effectiever in gevechten, maar vergrootten ook hun overlevingskansen aanzienlijk.

Verdere aanpassingen en herbewapening

In het kader van voortdurende aanpassingen werd in 1942 de eerder toegevoegde 4-inch QF Mark V van de meeste schepen verwijderd en werden de torpedobuizen teruggeplaatst. De Oerlikon-kanonnen die eerder geïnstalleerd waren, werden nu vervangen door tweelingopstellingen, wat de vuurkracht van de luchtafweer verder verhoogde. Schepen zoals de Napier, Nizam en Norseman kregen later zelfs Amerikaanse SG1-radar op de voorste mast, waarmee ze uitgerust waren met een van de meest geavanceerde radarsystemen van die tijd.

Daarnaast werden schepen zoals de Norman uitgerust met een enkele 40 mm Bofors-kanon ter vervanging van de Type 271 radar, waardoor hun luchtafweer verder werd versterkt. Deze voortdurende aanpassingen waren essentieel om de schepen te laten voldoen aan de steeds zwaardere eisen van de maritieme oorlogsvoering gedurende de oorlogsjaren.

Effectiviteit van de modificaties

De aanpassingen aan de J, K en N-klasse torpedobootjagers bewezen hun waarde tijdens de vele confrontaties waarin deze schepen betrokken waren. Vooral de verbeterde luchtafweer en radarcapaciteiten speelden een cruciale rol in hun vermogen om luchtaanvallen af te weren en vijandelijke schepen te detecteren. Hoewel de modificaties de schepen aanzienlijk verbeterden, waren ze niet in staat om alle risico’s te elimineren, zoals bleek uit het hoge aantal verliezen dat deze schepen leden gedurende de oorlog.

De aanpassingen die tijdens de oorlog werden doorgevoerd, hielpen echter de overlevingskansen van deze schepen te vergroten en maakten hen tot een van de meest formidabele torpedobootjagers in de vloot van de Royal Navy. Hun succesvolle ontwerp en aanpassingen vormden dan ook de basis voor de volgende generaties torpedobootjagers die tot ver na de oorlog dienst zouden doen.

Radar: technologische doorbraak in detectie

Radar speelde een cruciale rol in de gevechtscapaciteiten van de J, K en N-klasse torpedobootjagers. Aanvankelijk uitgerust met Type 286 luchtwaarschuwingsradar, evolueerden de schepen later naar geavanceerdere systemen zoals Type 291 voor luchtwaarschuwing en Type 271/272 asl vuurleidingsradar . Deze radars boden aanzienlijke voordelen door vijandelijke vliegtuigen, schepen en onderzeeërs vroegtijdig te detecteren, wat essentieel was voor effectieve gevechtsstrategieën, vooral tijdens nachtoperaties en bij slecht weer. De radarinstallaties verbeterden niet alleen de aanvalsmogelijkheden, maar verhoogden ook de overlevingskansen van de schepen door hen in staat te stellen proactieve defensieve en offensieve acties te ondernemen.

Sonar: onderzeebootbestrijding met ASDIC

Sonar, en specifiek het ASDIC-systeem, was essentieel voor de onderzeebootbestrijding. Dit systeem gebruikte geluidsgolven om onderwaterobjecten te detecteren, waardoor de torpedobootjagers vijandelijke U-boten konden opsporen en aanvallen met dieptebommen. ASDIC verhoogde de effectiviteit van de schepen bij het beschermen van geallieerde konvooien tegen de Duitse U-boten, die een grote dreiging vormden in de Atlantische Oceaan.

Operationele inzet en oorlogsverliezen

De J, K en N-klasse torpedobootjagers waren vanaf het begin van de Tweede Wereldoorlog een van de meest moderne en krachtigste schepen van de Royal Navy. Hierdoor werden ze uitgebreid ingezet in verschillende maritieme operaties over de hele wereld, van de Atlantische Oceaan tot de Middellandse Zee en de Stille Oceaan. Ondanks hun geavanceerde ontwerp en aanpassingen, leden deze schepen zware verliezen gedurende de oorlog.

Middellandse Zee: zware verliezen

Een aanzienlijk aantal van de J, K en N-klasse torpedobootjagers werd ingezet in de Middellandse Zee, een van de meest gevaarlijke theaters van de oorlog. De strategische ligging van dit gebied maakte het een cruciale arena voor controle over maritieme routes en voor de bevoorrading van geallieerde troepen in Noord-Afrika. De torpedobootjagers waren betrokken bij konvooi-escortes, aanvallen op vijandelijke schepen en amfibische landingsoperaties.

In de Middellandse Zee werden de geallieerde schepen echter geconfronteerd met intense luchtaanvallen van de Luftwaffe en de Italiaanse luchtmacht, evenals de constante dreiging van vijandelijke onderzeeërs. Deze factoren droegen bij aan de zware verliezen die de J, K en N-klasse schepen in dit gebied leden. Van de 24 gebouwde torpedobootjagers werden er maar liefst 13 vernietigd tijdens de oorlog, waarvan de meeste in de Middellandse Zee. Deze verliezen waren grotendeels het gevolg van luchtaanvallen en mijnen.

Atlantische Oceaan en de Stille Oceaan: bredere inzet

Hoewel de Middellandse Zee de meeste verliezen kende, werden de J, K en N-klasse torpedobootjagers ook ingezet in andere delen van de wereld, zoals de Atlantische Oceaan en de Stille Oceaan. In de Atlantische Oceaan waren de schepen vooral actief in de bescherming van geallieerde konvooien tegen Duitse U-boten. De sonartechnologie en radar die op deze schepen waren geïnstalleerd, waren van onschatbare waarde in de strijd tegen deze onderwaterdreigingen.

In de Stille Oceaan werden de torpedobootjagers ingezet tegen de Japanse vloot, waarbij ze deel uitmaakten van verschillende zeeslagen en konvooi-operaties. Hoewel de verliezen in deze regio minder waren dan in de Middellandse Zee, waren de operaties vaak net zo gevaarlijk vanwege de lange afstanden en de goed georganiseerde Japanse marine.

Oorlogsverliezen en de impact op de Royal Navy

De zware verliezen van de J, K en N-klasse torpedobootjagers hadden een significante impact op de operationele capaciteit van de Royal Navy. Deze schepen waren ontworpen om een breed scala aan taken uit te voeren, van aanvallen op vijandelijke schepen tot het escorteren van geallieerde konvooien. Het verlies van deze waardevolle schepen, vooral in de vroege jaren van de oorlog, dwong de Royal Navy om haar tactieken en strategieën aan te passen.

Ondanks deze verliezen, bewezen de overgebleven schepen hun waarde in verschillende belangrijke operaties en droegen ze bij aan de uiteindelijke overwinning van de geallieerden. De ervaringen en lessen die werden geleerd van de inzet van deze torpedobootjagers beïnvloedden ook het ontwerp en de strategieën voor latere schepen en maritieme operaties.

Schepen van J, K en N-klasse torpedobootjagers en hun lot

Conclusie en nasleep

Na het einde van de Tweede Wereldoorlog werden de overgebleven J, K en N-klasse torpedobootjagers snel verouderd door nieuwe technologische ontwikkelingen en veranderende maritieme behoeften. De meeste van de overlevende schepen werden kort na de oorlog uit dienst genomen en uiteindelijk gesloopt. Ondanks hun uiteindelijke lot, blijven deze torpedobootjagers een belangrijk hoofdstuk in de geschiedenis van de Royal Navy. Ze stonden symbool voor de innovatie en aanpassingsvermogen van de Britse marine tijdens een van de meest uitdagende periodes in haar geschiedenis.
De J, K en N-klasse torpedobootjagers hebben niet alleen gediend als wapens in een wereldomvattend conflict, maar hebben ook de weg geëffend voor de ontwikkeling van moderne maritieme technologieën en tactieken. Hun bijdragen en de offers van hun bemanningen zullen altijd herinnerd worden als een essentieel onderdeel van de geallieerde inspanningen tijdens de Tweede Wereldoorlog.

Bronnen en meer informatie

1. Royal Navy War Diaries, 1939-1945. National Archives, UK

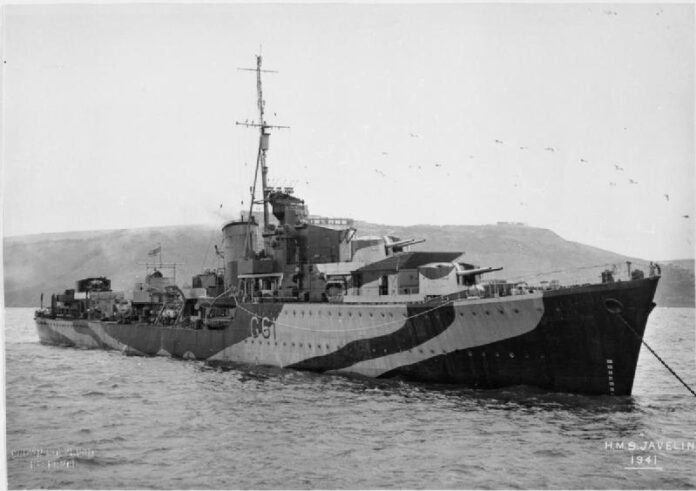

   Afbeelding: Devonport Dockyard Constructive Department, Public domain, via Wikimedia Commons
2. Bronnen Mei1940
3. Brown, David K. Nelson to Vanguard: Warship Design and Development 1923–1945. Seaforth Publishing, 2012.
