De Northrop P-61 Black Widow was een tweemotorig gevechtsvliegtuig van de United States Army Air Forces (USAAF) dat tijdens de Tweede Wereldoorlog dienst deed. Het was het eerste Amerikaanse vliegtuig dat speciaal was ontworpen voor nachtgevechten en kreeg zijn naam van de giftige Latrodectus mactans, beter bekend als de zwarte weduwe spin. Dit artikel biedt een diepgaand overzicht van de ontwikkeling, operationele geschiedenis, en technische specificaties van de P-61, inclusief zijn rol in de verschillende theaters van de Tweede Wereldoorlog.
Inhouds opgave
Ontwikkeling en Ontwerp
De ontwikkeling van de P-61 begon in 1940, een jaar voordat de Verenigde Staten de oorlog inging. In die tijd was de radar technologie in opkomst en had het een belangrijke rol gespeeld tijdens de Slag om Engeland. De Britse luchtmacht had behoefte aan een hoogvliegend, snel vliegtuig met voldoende brandstofcapaciteit om ‘s nachts langdurig boven Londen te kunnen patrouilleren. Dit vliegtuig moest uitgerust zijn met de eerste, zware Airborne Intercept (AI) radarunits. Deze behoefte werd doorgegeven aan verschillende Amerikaanse vliegtuigfabrikanten, waaronder Northrop, waar oprichter Jack Northrop het potentieel inzag voor een tweemotorig ontwerp dat aan deze eisen zou voldoen.
Het uiteindelijke ontwerp van Northrop was een volledig metalen, tweemotorige, tweeboom-configuratie, bewapend met vier 20 mm Hispano M2 kanonnen in de romp en vier .50 inch Browning M2 machinegeweren in een draaibare koepel. Dit ontwerp maakte het mogelijk om zowel grote brandstofvoorraden als een zware radarinstallatie te dragen, wat essentieel was voor de lange missies die het vliegtuig zou uitvoeren.
De SCR-720 Radar op de P-61 Black Widow
De Northrop P-61 Black Widow was uitgerust met de geavanceerde SCR-720 radar, een essentieel onderdeel van zijn rol als nachtjager. De SCR-720, ontwikkeld door Western Electric, was een Airborne Intercept (AI) radar met een bereik van bijna 8 kilometer. Het apparaat zond radiogolven uit die terugkaatsten van vijandelijke vliegtuigen, waardoor de radaroperator de positie van doelen kon bepalen, zelfs in totale duisternis of slechte weersomstandigheden.
Deze radar was geplaatst in de neus van de P-61 en stelde de bemanning in staat vijandelijke vliegtuigen te detecteren, volgen en onderscheppen zonder visueel contact. De radaroperator, gepositioneerd achter de piloot, gaf via mondelinge instructies koerscorrecties door, waarmee de piloot het vliegtuig naar het doelwit leidde. Dankzij de SCR-720 kon de P-61 effectief functioneren als nachtelijke onderschepper in zowel het Europese als het Pacifische theater van de Tweede Wereldoorlog.
De SCR-695 staartwaarschuwingsradar was een defensief systeem dat tijdens de Tweede Wereldoorlog werd gebruikt op bepaalde vliegtuigen, waaronder de Northrop P-61 Black Widow. Deze radar was specifiek ontworpen om vijandelijke vliegtuigen te detecteren die zich vanuit de achterzijde van het vliegtuig naderden. Het systeem verhoogde de veiligheid van de bemanning door hen tijdig te waarschuwen voor dreigende aanvallen van achteren, waardoor ze defensieve maatregelen konden nemen, zoals uitwijkmanoeuvres of het activeren van achterwaartse bewapening. De SCR-695 was een belangrijke toevoeging aan de elektronische defensie van de P-61, vooral tijdens nachtmissies waarbij zichtbaarheid minimaal was.
Identification Friend or Foe (IFF)
de P-61 Black Widow was uitgerust met een IFF-systeem (Identification Friend or Foe). Het specifieke type dat meestal op de P-61 werd gebruikt, was de IFF Mark III, ook bekend als SCR-595 in de Verenigde Staten. Dit systeem werd tijdens de Tweede Wereldoorlog op grote schaal ingezet door geallieerde vliegtuigen om identificatie op radarschermen te vergemakkelijken en om te voorkomen dat ze per ongeluk door eigen troepen werden neergeschoten.
Technische Uitdagingen en Innovaties
Een van de grootste uitdagingen bij de ontwikkeling van de P-61 was het gewicht van de AI radar en de vereiste vliegtijd van minimaal acht uur. Om aan deze eisen te voldoen, werd besloten om het vliegtuig uit te rusten met krachtige, tweerijige Pratt & Whitney R-2800 radiale motoren, die elk meer dan 2000 pk konden leveren. Bovendien werd het ontwerp voorzien van volledige spanflappen en een driewielig landingsgestel, wat ongebruikelijk was voor gevechtsvliegtuigen uit die tijd.
In 1941 besloot het U.S. Army Air Corps om de XP-61 te bouwen, de eerste prototypeversie van het vliegtuig. Het ontwerp onderging verschillende aanpassingen, waaronder het verplaatsen van de kanonnen naar de onderkant van de romp voor een betere wapenconcentratie en een verhoging van de interne brandstofcapaciteit. Door deze wijzigingen werd de P-61 een van de zwaarste jachtvliegtuigen van de Tweede Wereldoorlog.
Operationele Geschiedenis
Inzet in de Europese en Mediterrane Theaters
De eerste operationele P-61’s werden in juni 1944 geleverd aan de 422e Night Fighter Squadron in Engeland. Hoewel het vliegtuig aanvankelijk werd bekritiseerd vanwege zijn relatief lage snelheid, bewees de P-61 zijn waarde in nachtelijke missies, met name in het neerschieten van Duitse V-1 vliegende bommen. Het vliegtuig was uitgerust met de SCR-720 radar, waarmee piloten vijandelijke vliegtuigen in volledige duisternis konden opsporen en aanvallen.
Tijdens de Slag om de Ardennen in december 1944 werden P-61’s ingezet om de Duitse offensieven te verstoren. De vier 20 mm kanonnen van het vliegtuig bleken bijzonder effectief in het vernietigen van Duitse voertuigen en treinen tijdens daglichtaanvallen.
Pacific en China-Birma-India Theaters
In de Pacific voerde de P-61 zijn eerste operationele missie uit in juni 1944, en het vliegtuig scoorde zijn eerste luchtoverwinning op 30 juni van dat jaar. In deze theater zagen de P-61’s echter minder actie, aangezien de meeste Japanse vliegtuigen al naar andere gebieden waren verplaatst. Desondanks waren de P-61’s succesvol in het neerhalen van Japanse bommenwerpers en andere vliegtuigen, hoewel het type minder impact had op het verloop van de oorlog in dit theater.
Na de oorlog
Na de oorlog werd de P-61 herontworpen als de F-61 en diende deze bij de U.S. Air Force tot 1954. Daarnaast werd de P-61 gebruikt in verschillende experimentele programma’s, waaronder vroege experimenten met schietstoelen en weeronderzoek tijdens het Thunderstorm Project.
Technische Specificaties
De P-61B-20-NO, een van de meest voorkomende varianten, had de volgende kenmerken:
- Bemanning: 2–3 (piloot, radaroperator, optionele schutter)
- Lengte: 15,11 m
- Spanwijdte: 20,12 m
- Hoogte: 4,47 m
- Vleugeloppervlak: 61,535 m²
- Leeggewicht: 10.637 kg
- Maximaal startgewicht: 16.420 kg
- Motoren: 2 × Pratt & Whitney R-2800-65W Double Wasp 18-cilinder luchtgekoelde radiale motoren, 2.250 pk elk
- Maximale snelheid: 589 km/u op 6.100 m hoogte
- Vliegbereik: 2.170 km
- Dienstplafond: 10.100 m
- Bewapening: 4 × 20 mm Hispano AN/M2 kanonnen, 4 × .50 inch M2 Browning machinegeweren in een draaibare koepel
- Avionica: SCR-720 (AI Mk.X) zoekradar, SCR-695 staartwaarschuwingsradar
Conclusie
De Northrop P-61 Black Widow was een van de meest geavanceerde nachtjagers van de Tweede Wereldoorlog. Hoewel het niet in dezelfde aantallen werd geproduceerd als andere gevechtsvliegtuigen uit die tijd, bewees het zijn waarde in zowel Europese als Pacific operaties. Het vliegtuig was een toonbeeld van technologische vooruitgang, met zijn geavanceerde radar en zware bewapening, en speelde een cruciale rol in nachtelijke luchtgevechten tijdens de oorlog.
De P-61 ging door verschillende iteraties en aanpassingen, wat het een veelzijdige en effectieve nachtvlieger maakte. Na de oorlog diende het vliegtuig als een platform voor experimenten en andere militaire toepassingen totdat het uiteindelijk werd vervangen door modernere straaljagers. De erfenis van de P-61 blijft bestaan als een pionier op het gebied van nachtgevechtsoperaties, en het blijft een belangrijk hoofdstuk in de luchtvaartgeschiedenis.
Bronnen en meer informatie
- Bronnen Mei1940
- Air Force Historical Research Agency
- Smithsonian National Air and Space Museum

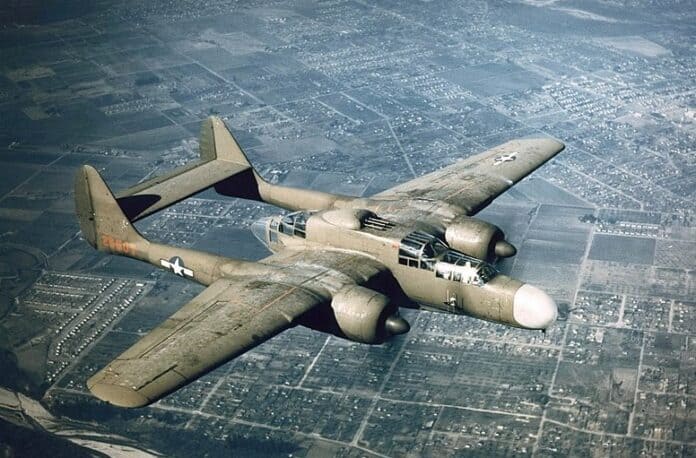

- Afbeelding: Northrop P-61A-1-NO Black Widow Public Domain Wiki Commens
