De Gargoyle was een experimentele, door raketkracht aangedreven glijbom ontwikkeld door de Amerikaanse marine tijdens de Tweede Wereldoorlog. Dit wapen, bedoeld voor precisiebombardementen, combineerde luchtvaarttechniek met radiogestuurde besturing. Hoewel het project nooit operationeel werd ingezet, vormde het een belangrijke stap in de evolutie van geleide wapens en rakettechnologie.
De ontwikkeling van de Gargoyle weerspiegelde de zoektocht naar grotere precisie en effectiviteit in luchtaanvallen. Het project, dat begon in 1944, bracht innovatieve inzichten voort die later invloed hadden op moderne geleide raketten.
Ontwikkeling en historische context
Begin van het project
In september 1944 kende de Amerikaanse marine een contract toe aan McDonnell Aircraft Corporation voor de ontwikkeling van de LBD-1 Gargoyle. Het contract omvatte vijf prototypes en een productiebatch van 395 exemplaren. Later kreeg het wapen de aanduiding KSD-1. De marine hoopte hiermee een antwoord te vinden op de Duitse Henschel Hs 293, een radiogestuurde bom die tijdens de oorlog met succes was ingezet tegen geallieerde schepen.
De Verenigde Staten beseften dat conventionele bommen te onnauwkeurig waren om beweeglijke of zwaar beschermde doelen effectief te treffen. Daarom richtte men zich op wapens die door een operator konden worden geleid, wat de trefkans aanzienlijk verhoogde. De Gargoyle moest de marine in staat stellen precisieaanvallen uit te voeren vanaf veilige afstanden, zonder dat piloten in het bereik van luchtafweer hoefden te komen.
Technologische invloeden
De Duitse Hs 293 en de Fritz X dienden als inspiratie voor het Amerikaanse onderzoek. Beide wapens hadden aangetoond dat geleide munitie een strategische impact kon hebben. Amerikaanse ingenieurs analyseerden buitgemaakte Duitse wapens en testgegevens om de besturing en aerodynamische principes beter te begrijpen.
De Gargoyle nam dit concept over maar kreeg een robuuster ontwerp dat geschikt was voor gebruik vanaf vliegdekschepen. In tegenstelling tot de Duitse varianten, die vaak vanaf landgestationeerde bommenwerpers werden gelanceerd, moest de Gargoyle compatibel zijn met carrier-based vliegtuigen zoals de Grumman TBF Avenger.
Ontwerp en technische kenmerken
Fysieke eigenschappen

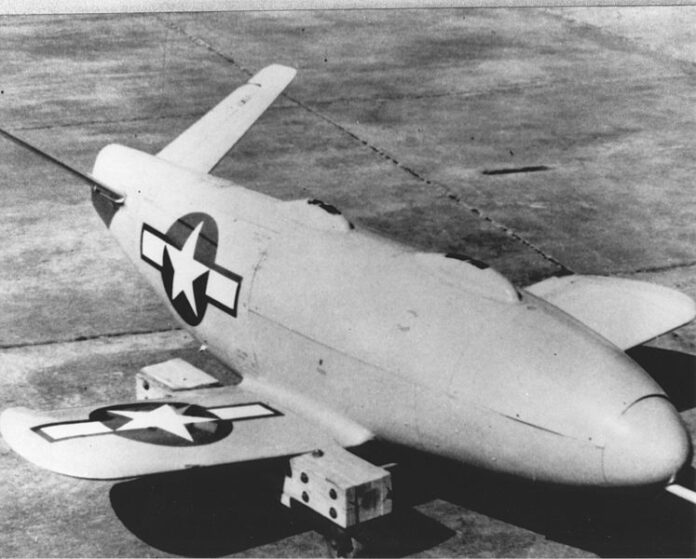

De Gargoyle was compact en gestroomlijnd, ontworpen om een 450 kg (1.000 pond) pantserdoorborende bom te vervoeren. Het luchtframe had laag gemonteerde, afgeronde vleugels en een V-vormige staart voor stabiliteit. De belangrijkste technische specificaties waren:
- Lengte: circa 3 meter
- Spanwijdte: 2,6 meter
- Totaalgewicht: ongeveer 748 kg
- Explosieve lading: 450 kg pantserdoorborend
Het ontwerp was bedoeld om door de lucht te glijden na lancering, waarbij de ingebouwde raketmotor de eerste stuwkracht leverde om snelheid en bereik te vergroten.
Aandrijving en besturing
De Gargoyle maakte gebruik van een vaste-brandstofraketmotor die kortstondig extra snelheid gaf na het loslaten van het draagvliegtuig. Na deze boost gleed het wapen naar het doelwit.
De besturing verliep via een radiolink tussen het vliegtuig en de bom. Een operator aan boord gebruikte een joystick om koers en duikhoek aan te passen. Om de zichtbaarheid tijdens de vlucht te vergroten, waren fakkels in de staart gemonteerd zodat de operator de positie van de bom kon volgen. Deze methode leek sterk op die van de Hs 293, maar de Amerikaanse versie was technologisch geavanceerder in signaalverwerking en betrouwbaarheid.
De controlefrequenties en radioapparatuur werden continu verfijnd om interferentie te beperken. Toch bleef het moeilijk om nauwkeurige besturing te behouden op grote afstand of bij slecht zicht, wat een blijvend technisch obstakel vormde.
Lancering en inzetconcepten
Lancering vanaf vliegdekschepen
Het oorspronkelijke plan was om de Gargoyle te lanceren vanaf torpedobommenwerpers die opereerden vanaf vliegdekschepen in de Stille Oceaan. Daarmee kon men vijandelijke schepen aanvallen buiten het bereik van hun luchtafweer.
De procedure was als volgt: na opstijgen met de glijbom onder de vleugel vloog het toestel richting het doelgebied. Op een afstand van enkele kilometers werd de Gargoyle losgelaten. De raketmotor gaf een korte stoot stuwkracht, waarna de bom op radiobesturing richting het doel werd geleid. De operator behield visueel contact totdat de bom insloeg.
Alternatieve lanceermethoden
Naast luchtlancering onderzocht men ook het gebruik van RATO-systemen (Rocket-Assisted Take Off) om de bom vanaf de grond of scheepsplatforms te lanceren. Er werd zelfs getest met katapultsystemen die vergelijkbaar waren met torpedolanceerrails. Deze experimenten bleken technisch haalbaar, maar logistiek ingewikkeld. De marine gaf daarom de voorkeur aan luchtlancering vanaf vliegtuigen.
Testfase en evaluatie
Eerste testvluchten
De eerste testvluchten begonnen in oktober 1944 op de Naval Air Station bij Point Mugu, Californië. Gedurende negen maanden werden veertien testvluchten uitgevoerd. Ingenieurs evalueerden aerodynamica, radiobesturing en stabiliteit. De resultaten waren wisselend: sommige tests toonden goede bestuurbaarheid, andere eindigden met storingen of gemiste doelen.
In juli 1945 concludeerde McDonnell dat het systeem technisch levensvatbaar was, maar nog niet betrouwbaar genoeg voor operationele inzet. Vooral de signaalstoring bij lange afstanden bleek een probleem.
Invloed van het oorlogsverloop
De snelle afloop van de oorlog beïnvloedde het project aanzienlijk. De overgave van Japan in augustus 1945 verminderde de urgentie om nieuwe wapens te ontwikkelen. Budgetten werden teruggeschroefd en prioriteiten verlegd naar demobilisatie. Hierdoor verloor het Gargoyle-programma momentum.
Hoewel de marine de waarde van het concept erkende, was er geen onmiddellijke militaire noodzaak meer. De resterende prototypes werden vooral gebruikt voor experimentele doeleinden.
Hervatting van de proeven
Tussen 1946 en 1947 werden nog enkele aanvullende testvluchten uitgevoerd. In deze periode kreeg het project de aanduiding RTV-2 (“Rocket Test Vehicle 2”) en later RTV-N-2. De experimenten richtten zich op het verbeteren van de radiocommunicatie en de aerodynamische stabiliteit.
Ondanks enige vooruitgang bleef de operationele bruikbaarheid beperkt. Tegen 1948 was duidelijk dat de Gargoyle geen directe plaats zou krijgen binnen het arsenaal van de Amerikaanse marine. De aandacht verschoof naar modernere geleide raketten met radar- of infraroodgeleiding, zoals de ASM-N-2 Bat.
Stopzetting en nasleep
Formele beëindiging van het programma
In 1950 werd het project officieel beëindigd. De resterende toestellen werden deels ontmanteld of ingezet als doelen voor testdoeleinden. McDonnell, dat inmiddels meer ervaring had opgedaan met raketontwerp, gebruikte kennis uit het Gargoyle-programma bij de ontwikkeling van latere rakettypes.
Het einde van de Gargoyle betekende niet het einde van Amerikaanse experimenten met geleide wapens. Integendeel, de opgedane ervaring legde de basis voor een generatie van post-oorlogse raketten, waaronder lucht-tot-oppervlak- en antischeepsraketten.
Technologische erfenis
De Gargoyle leverde belangrijke inzichten op in aerodynamische controle, besturingssystemen en radiocommunicatie. Deze kennis stroomde door naar projecten als de ASM-N-2 Bat, de eerste operationele radar-geleide bom, en latere raketten zoals de Bullpup.
Bovendien droeg het programma bij aan de vorming van McDonnell als pionier in raket- en straalvliegtuigontwikkeling. Het bedrijf paste de opgedane kennis toe bij de productie van straaljagers zoals de FH Phantom I.
De Gargoyle markeerde daarmee de overgang van experimentele glijbommen naar geïntegreerde raketsystemen, waarin navigatie, stuwkracht en explosieve lading één geheel vormden.
Conclusie
De Gargoyle was een belangrijk maar vaak over het hoofd gezien wapenproject binnen de Amerikaanse marine tijdens de laatste fase van de Tweede Wereldoorlog. Hoewel het nooit operationeel werd ingezet, vertegenwoordigde het een cruciale stap in de ontwikkeling van geleide munitie.
Het project bracht de Verenigde Staten op gelijke hoogte met Duitse innovaties op dit gebied en leverde waardevolle technische ervaring op. De inzichten uit de Gargoyle-testen droegen bij aan de succesvolle ontwikkeling van latere wapensystemen en maakten de weg vrij voor moderne precisiebewapening.
De Gargoyle staat symbool voor de overgang van conventionele bommen naar de wereld van geleide wapens, waarin technologie en strategie samenkwamen om oorlogsvoering te veranderen.
