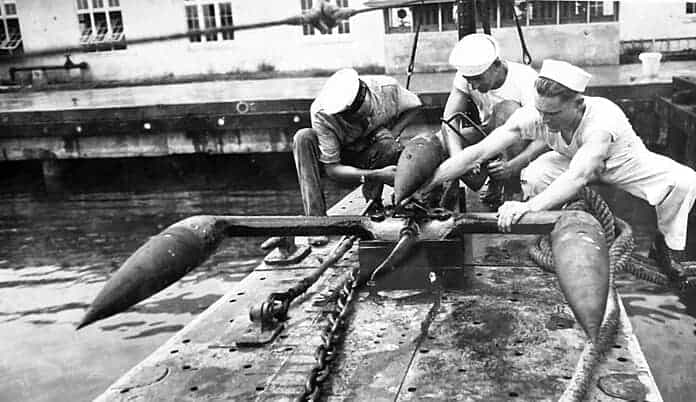

De Type 93 hydrofoon (九三式水中聴音機) was een passieve sonar die ontwikkeld werd door de Japanse Keizerlijke Marine voor marineschepen tijdens de jaren dertig van de 20e eeuw. Deze sonar speelde een belangrijke rol bij het opsporen van vijandelijke onderzeeërs en torpedobootjagers tijdens de Tweede Wereldoorlog. Hoewel de 93-serie niet zonder technische beperkingen was, markeerde deze een belangrijke stap in de technologische ontwikkeling van de Japanse marine op het gebied van onderwaterdetectie.
Oorsprong en aanleiding tot ontwikkeling
De oorsprong van de Type 93 hydrofoon ligt in de ervaringen van de Japanse marine tijdens de Eerste Wereldoorlog. Japan stuurde toen een vloot naar de Middellandse Zee op verzoek van Groot-Brittannië om konvooien te beschermen tegen vijandelijke onderzeeërs. Tijdens deze missie kwamen Japanse officieren voor het eerst in aanraking met de toenmalige Britse onderwater-luistertechnologie, een sleutelelement in de verdediging tegen vijandige onderzeeërs. Deze vroege ervaringen vormden de basis voor latere ontwikkelingen in Japan op het gebied van sonar.
Nadat de Eerste Wereldoorlog was geëindigd, besloot de Japanse marine om verdere onderzoeken te verrichten naar de mogelijkheden van onderwater-luistertechnologie. De Japanse marine stuurde verschillende delegaties naar Groot-Brittannië en de Verenigde Staten om de nieuwste technologische ontwikkelingen te onderzoeken. Zo werden bijvoorbeeld de Britse C-Tube en de Amerikaanse K-Tube sonarapparaten getest en gebruikt door de Japanse marine.
Eerste onderzoeksinspanningen in Japan
Vanaf 1928 begon Japan met het ontwikkelen van eigen apparatuur. Deze vroege pogingen waren gericht op het ontwikkelen van technologie voor onderzeeërs, waarbij diverse microfoontechnologieën, zoals koolstofgranulaat en elektromagnetische systemen, werden getest. De technische uitdagingen bleken echter groot, en de eerste prototypes waren niet betrouwbaar genoeg voor militaire toepassingen.
Om deze problemen op te lossen, besloot de Japanse marine om technologie uit het buitenland te blijven importeren. In 1929 werd kapitein Kuyama naar de Verenigde Staten gestuurd om de MV-serie onderwater-luisterapparatuur van het Amerikaanse bedrijf Submarine Signal Company te bestuderen. Tien van deze apparaten werden gekocht en getest op Japanse onderzeeërs.
Daarnaast werd in 1932 ook technologie uit Duitsland onderzocht, waaronder de nieuwste apparatuur van het bedrijf Elektroakustik in Kiel. Deze onderzoeken resulteerden uiteindelijk in de ontwikkeling van de eerste Japanse 93-serie sonar.
De introductie van de 93-serie
In 1933 werd de eerste versie van de Type 93 hydrofoon officieel in gebruik genomen door de Japanse marine. Deze apparaten werden in eerste instantie geïnstalleerd op onderzeeërs, maar al snel werd de apparatuur ook aangepast voor andere schepen, zoals torpedobootjagers en anti-onderzeeër fregatten.
Hoewel de technologie aanvankelijk veelbelovend was, had deze ook zijn beperkingen. De gevoeligheid van de apparatuur was vaak onvoldoende om vijandelijke onderzeeërs op grote afstand te detecteren, vooral wanneer het schip in beweging was. Hierdoor moesten schepen vaak vaart minderen of zelfs stil liggen om optimaal gebruik te maken van de sonar.
Technische specificaties van de Type 93 hydrofoon
De Type 93 hydrofoon bestond uit verschillende onderdelen die gezamenlijk zorgden voor het detecteren van vijandelijke onderzeeërs. Het systeem was gebaseerd op passieve sonar, wat betekent dat het gebruik maakte van geluidsgolven die door andere objecten werden uitgezonden, in plaats van zelf geluid uit te zenden zoals actieve sonar doet. Dit was een cruciaal aspect voor het detecteren van onderzeeërs, die anders moeilijk te lokaliseren waren.
Belangrijkste componenten
De belangrijkste onderdelen van de 93-serie bestonden uit de volgende elementen:
- De microfoon of hydrofoon (捕音器): Dit onderdeel zette geluidsgolven om in elektrische signalen. Het apparaat gebruikte een opstelling van meerdere microfoons, gerangschikt in een ellipsvormige formatie met een diameter van ongeveer drie meter. Dit stelde de bemanning in staat om geluidsgolven die vanuit verschillende richtingen kwamen, nauwkeurig te meten en te analyseren. De microfoons waren gemonteerd op het onderwaterschip van de onderzeeër of torpedobootjager, en maakten gebruik van een bewegende spoel die geluidsgolven opving en omzette in elektrische signalen.
- De elektrische fase-shifter (整相機): Dit onderdeel speelde een centrale rol in de richtingbepaling van de geluidsbron. Door kleine verschillen in de aankomsttijd van geluidsgolven bij de verschillende microfoons te meten, kon het systeem de richting van de geluidsbron berekenen. Dit werd gedaan door de signalen van de verschillende microfoons te combineren en elektrisch te verschuiven totdat de maximale amplitude van het geluid werd bereikt. Het punt waarop dit gebeurde, gaf de richting van de geluidsbron aan.
- De laagfrequente versterker (低周波増幅器): Deze versterker vergrootte de zeer zwakke signalen die door de microfoons werden opgevangen, waardoor ze hoorbaar werden voor de operator. De versterker was uitgerust met drie vacuümbuizen en zorgde voor een significante versterking van de geluidsignalen.
- De hoofdtelefoon (受聴器): Het geluid werd uiteindelijk hoorbaar gemaakt voor de operator via een hoofdtelefoon. Dit was het laatste onderdeel van het systeem, waar de signalen beluisterd werden. Dit proces was echter gevoelig voor storingen door achtergrondgeluiden, zoals de geluiden van het eigen schip, waardoor het systeem niet altijd even effectief was.
Werking van de 93-serie
Het detectieproces van de Type 93 hydrofoon berustte op het bepalen van de richting van de geluidsbron door gebruik te maken van tijdsverschillen tussen de aankomst van geluidsgolven bij de verschillende microfoons. Zodra een geluidsgolf door de verste microfoon werd opgevangen, berekende het systeem de tijdsverschillen en vertraagde de signalen van de andere microfoons dienovereenkomstig. Hierdoor arriveerden alle signalen gelijktijdig in de versterker, wat een maximale geluidsintensiteit opleverde. Door dit te doen, kon de operator vaststellen in welke richting de geluidsbron zich bevond.
Ondanks het innovatieve ontwerp van de 93-serie, was het systeem niet zonder tekortkomingen. De apparatuur had bijvoorbeeld een beperkte effectiviteit bij hogere snelheden, omdat het eigen scheepsgeluid de detectie van vijandelijke onderzeeërs verstoorde. Dit leidde ertoe dat bemanningen vaak moesten vertragen of zelfs volledig moesten stoppen om een nauwkeurige detectie uit te voeren.
Installatie en gebruik
Aanvankelijk werd de 93-serie geïnstalleerd op de belangrijkste onderzeeërs van de Japanse marine, met name die van de Tweede Onderzeebootvloot. Vanaf 1937 werd de apparatuur ook gebruikt op torpedobootjagers en andere kleinere schepen die belast waren met anti-onderzeeër taken. Dit gaf de Japanse marine een belangrijk hulpmiddel om vijandelijke onderzeeërs te detecteren, hoewel de beperkingen van het systeem de operationele effectiviteit vaak verminderden.
De installatie van de microfoons was voornamelijk geconcentreerd in de boeg van het schip, waar ze beschermd waren tegen beschadiging door de beweging van het water. Dit maakte de apparatuur echter kwetsbaar voor aanvallen en botsingen. Bovendien was de apparatuur complex en gevoelig voor storingen, vooral onder moeilijke weersomstandigheden of in ruwe zeeën.
Beperkingen en uitdagingen
Een van de grootste uitdagingen waarmee de 93-serie werd geconfronteerd, was de ruis die werd veroorzaakt door het schip zelf. Wanneer een schip op hogere snelheden voer, namen de omgevingsgeluiden toe, wat de effectiviteit van de sonar aanzienlijk verminderde. Dit betekende dat schepen vaak moesten vertragen of zelfs stoppen om de sonar goed te kunnen gebruiken. Dit was vooral problematisch tijdens gevechtsoperaties, wanneer snelheid essentieel was voor het ontwijken van vijandelijke aanvallen.
Daarnaast was de nauwkeurigheid van de richtingbepaling beperkt tot ongeveer vijf graden, wat voor operationele doeleinden vaak onvoldoende bleek. Er werd geëist dat dit zou verbeteren tot een nauwkeurigheid van twee graden, maar deze verbeteringen werden slechts gedeeltelijk bereikt.
Verbeteringen en aanpassingen aan de 93-serie tijdens de oorlog
Gedurende de Tweede Wereldoorlog probeerde de Japanse marine de prestaties van de Type 93 hydrofoon te verbeteren. De beperkingen van het systeem, zoals de gevoeligheid voor scheepsgeluid en de beperkte detectieafstand, vormden een uitdaging tijdens operaties in vijandelijke wateren. Dit was vooral merkbaar in situaties waarin Japanse onderzeeërs en torpedobootjagers in actie moesten komen tegen geallieerde onderzeeërs.
Pogingen om de geluidsisolatie te verbeteren
Een belangrijke factor die de effectiviteit van de 93-serie belemmerde, was de mate van geluidsisolatie. De apparatuur was gevoelig voor trillingen en geluiden van het schip zelf, zoals de motoren en hulpapparatuur. Deze geluiden veroorzaakten ruis die de ontvangst van vijandelijke onderzeebootsignalen verstoorde. Om dit probleem te verhelpen, begon de Japanse marine met het installeren van vibratie-isolatiemateriaal, ook wel bekend als “antivibratierubber”. Deze rubbers werden geplaatst tussen de motoren en de romp van het schip om de trillingen te verminderen die door het schip zelf werden geproduceerd.
In 1942 werd een speciale onderzoeksgroep opgericht door het Marine Technologisch Onderzoeksinstituut, in samenwerking met civiele wetenschappers en ingenieurs. Zij onderzochten de effectiviteit van geïmporteerde Duitse antivibratie materialen, die bijdroegen aan verbeteringen in de geluidisolatie. Deze materialen werden geïnstalleerd op kleinere anti-onderzeeërschepen zoals de kaibokan (海防艦), en de resultaten waren veelbelovend.
In het bijzonder toonde een test in 1943 aan dat de installatie van antivibratierubbers op de kaibokan Mikura het hoorbare bereik van de sonar vergrootte van 500 meter naar ongeveer 3000 meter. Deze verbetering bleek cruciaal in de strijd tegen geallieerde onderzeeërs, met name in de wateren rond Japan en de Zuid-Chinese Zee, waar veel onderzeebootgevechten plaatsvonden.
Aanpassingen in de versterkingscircuits
Een andere belangrijke aanpassing betrof de verbetering van de laagfrequente versterker in de 93-serie. De originele versterkingscircuits, die gebruik maakten van vacuümbuizen, waren gevoelig voor slijtage en functioneerden niet altijd optimaal bij lange operaties op zee. Het onderhoud en de vervanging van deze componenten waren lastig tijdens missies, wat soms leidde tot storingen op cruciale momenten.
Tijdens de oorlog werden experimenten uitgevoerd met nieuwe typen vacuümbuizen en versterkers, die duurzamer en minder gevoelig waren voor slijtage. Ook werd de signaalverwerking verbeterd door het toevoegen van extra filtercircuits, die achtergrondgeluid verder konden dempen en zich beter konden richten op specifieke frequenties die geassocieerd werden met onderzeeërs.
Operationele gebruiksproblemen
Ondanks deze verbeteringen bleef het operationele gebruik van de Type 93 hydrofoon problematisch. De apparatuur werkte goed wanneer het schip stilstond of zich langzaam voortbewoog, maar was aanzienlijk minder effectief bij hogere snelheden. Dit beperkte het gebruik van de sonar tijdens snelle onderzeeëraanvallen of andere offensieve operaties. Bovendien vereiste de apparatuur getrainde operators, wat een probleem werd naarmate de oorlog vorderde en Japan steeds meer ervaren marinepersoneel verloor.
Veel schepen die uitgerust waren met de 93-serie moesten tijdens gevechtsoperaties vertragen om nauwkeurige metingen te kunnen uitvoeren. Dit bracht schepen in gevaar, vooral in gebieden met actieve vijandelijke onderzeeërs of luchtaanvallen. De combinatie van deze beperkingen betekende dat de 93-serie niet altijd voldeed aan de eisen van de marine in een snel veranderende oorlogsomgeving.
Effectiviteit tegen geallieerde onderzeeërs
Hoewel de Type 93 hydrofoon waardevol was voor het detecteren van geallieerde onderzeeërs, bleef het systeem minder effectief dan sommige van de sonarsystemen die door de Verenigde Staten en Groot-Brittannië werden gebruikt. Met name de Asdic-sonar van de Britse marine, die vanaf de jaren 1930 was ontwikkeld, bood betere prestaties bij hogere snelheden en over langere afstanden.
De Amerikaanse marine had tegen het midden van de oorlog ook nieuwe sonartechnologieën ontwikkeld die superieur waren aan de Japanse 93-serie. Met deze technologieën konden geallieerde onderzeeërs, zoals die van de Amerikaanse vloot in de Stille Oceaan, Japanse schepen vaak detecteren voordat zij zelf werden gedetecteerd. Dit gaf de geallieerden een tactisch voordeel, vooral bij operaties tegen Japanse konvooien.
Conclusie
De Type 93 hydrofoon markeerde een belangrijke stap in de ontwikkeling van maritieme oorlogstechnologie voor de Japanse Keizerlijke Marine. Het systeem was bedoeld om de marine een beslissend voordeel te geven in de strijd tegen vijandelijke onderzeeërs, een dreiging die steeds belangrijker werd in de oorlog op zee. Ondanks verschillende verbeteringen en aanpassingen tijdens de Tweede Wereldoorlog, kon de 93-serie echter niet volledig voldoen aan de steeds complexere eisen van maritieme oorlogsvoering.
Technologische bijdrage
De 93-serie toonde aan hoe belangrijk het was voor marines om geavanceerde technologie te ontwikkelen die specifiek gericht was op onderwaterdetectie. Hoewel de Japanse marine met technische beperkingen kampte, zoals de storende geluiden van het eigen schip en een beperkte nauwkeurigheid van de richtingbepaling, betekende het ontwerp een serieuze inspanning om passieve sonar te gebruiken in oorlogssituaties. De toepassing van technologie uit Duitsland en de Verenigde Staten zorgde ervoor dat de Japanse marine een solide basis legde voor verdere technologische ontwikkelingen.
De installatie van antivibratierubbers en verbeterde versterkers tijdens de oorlog toonde de vindingrijkheid van de Japanse marine in het verbeteren van bestaande technologieën. Dit leverde in sommige gevallen merkbare verbeteringen op, zoals een grotere detectieafstand, vooral bij de inzet van kaibokan en andere kleinere schepen. Toch bleven de prestaties van de 93-serie onderdoen voor die van geavanceerdere systemen zoals de Asdic van de Britten en de Amerikaanse sonar, wat een tactisch nadeel betekende voor Japan.
Beperkingen en operationele problemen
Ondanks de technologische vooruitgang bleef het operationele gebruik van de Type 93 hydrofoon problematisch. De afhankelijkheid van lage snelheden voor nauwkeurige detectie, gecombineerd met de noodzaak van getraind personeel, beperkte de effectiviteit van het systeem. Vooral in de context van gevechtsoperaties, waar snelheid en wendbaarheid essentieel waren, had de 93-serie te veel beperkingen om op brede schaal succesvol te zijn.
De uitdaging van het opsporen van vijandelijke onderzeeërs werd vergroot door de verbeterde sonartechnologie van de geallieerden, die Japanse schepen vaak sneller konden detecteren dan omgekeerd. Hierdoor konden geallieerde onderzeeërs Japanse konvooien en oorlogsschepen aanvallen met een relatief tactisch voordeel.
Nalatenschap
De Type 93 hydrofoon weerspiegelt de bredere technologische uitdagingen waarmee de Japanse marine tijdens de Tweede Wereldoorlog werd geconfronteerd. Hoewel de Japanse marine innovatief was in het gebruik van buitenlandse technologieën en het verbeteren van bestaande systemen, slaagde ze er niet in om een voldoende geavanceerd sonarsysteem te ontwikkelen dat opgewassen was tegen die van de geallieerden. Dit had belangrijke gevolgen voor de Japanse oorlogsvoering op zee, vooral in de Stille Oceaan, waar de detectie en neutralisatie van vijandelijke onderzeeërs cruciaal was.
De lessen uit de ontwikkeling en het gebruik van de 93-serie vormden echter een basis voor verdere innovaties in de naoorlogse maritieme technologie, zowel in Japan als wereldwijd. De nadruk op geluidsisolatie en versterkingstechnologie, evenals de noodzaak van operationele flexibiliteit in sonarapparatuur, bleven belangrijke aandachtspunten in de ontwikkeling van moderne sonarsystemen.
Bronnen en meer informatie
- Sato, H. (1995). Japanese Naval Sonar Technology during World War II. Tokyo: Naval Institute Press.
- Yamamoto, T. (2002). The Evolution of Submarine Detection in the Imperial Japanese Navy. Kyoto: Military History Research Journal.
