De Fuze Keeping Clock, meestal afgekort tot FKC, was een analoge Britse vuurleidingscomputer voor luchtafweer op oorlogsschepen. Het systeem berekende welke richting, elevatie en ontstekingstijd nodig waren om luchtdoelen met zwaar luchtafweergeschut te bestrijden. De FKC verscheen vóór de Tweede Wereldoorlog en werd tijdens de oorlog verder ontwikkeld met radar en aanvullende gyroscopische apparatuur.
Werking
De Fuze Keeping Clock verwerkte gegevens die door verschillende meet- en richtmiddelen aan boord werden aangeleverd. De bemanning voerde onder meer afstand, hoogte, richting en geschatte snelheid van een vijandelijk vliegtuig in. Daarnaast ontving de installatie informatie over de verticale stand van het schip via een Gyro Level Corrector. Op basis van deze gegevens berekende de FKC voortdurend welke schiethoek en zijdelingse correctie nodig waren om het doel te kunnen bestrijden.
De berekening moest rekening houden met het feit dat zowel het doel als het eigen schip bewogen. Een vliegtuig kon tijdens de vliegtijd van een granaat een grote afstand afleggen, terwijl rollen en stampen van het schip de richting van het geschut beïnvloedden. De FKC zette de ingevoerde gegevens daarom om in een voorspelde ontmoetingspositie tussen granaat en vliegtuig. Vervolgens werden de berekende waarden doorgegeven aan de vuurleiding en de betrokken geschutsopstellingen.
Een belangrijk onderdeel van de oplossing was de instelling van de tijdontsteker in de luchtafweergranaat. Bij zwaar luchtafweergeschut hoefde een granaat het vliegtuig niet rechtstreeks te raken om schade te veroorzaken. De ontsteker werd zo ingesteld dat de granaat dicht bij de berekende positie van het doel ontplofte. Daarvoor waren veel door de FKC bestuurde kanonnen voorzien van Fuze Setting Pedestals of Fuze Setting Trays, waarop de juiste ontstekingstijd mechanisch werd ingesteld.
De FKC MkII was geen volledig tachymetrisch systeem. Dat betekende dat veranderingen in koers en snelheid niet op dezelfde manier automatisch en voortdurend uit gemeten hoeksnelheden werden afgeleid als bij latere vuurleidingssystemen. De computer werkte met ingevoerde doelgegevens en hield de berekende baan vervolgens bij zolang de waarnemingen voldoende nauwkeurig bleven. Voor de MkII gold een maximale instelbare doelsnelheid van 250 knopen, ongeveer 460 kilometer per uur.

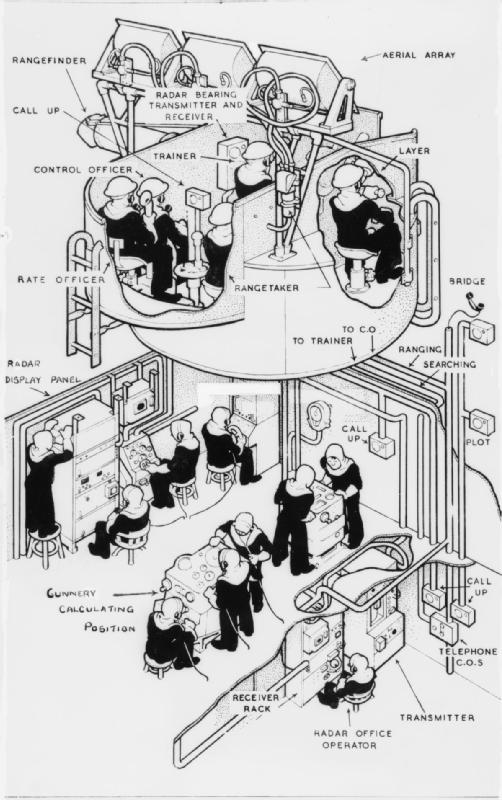

De Rangefinder-Director vormde een van de belangrijkste bronnen van doelinformatie. Vanuit deze richtpost volgden waarnemers een vliegtuig en bepaalden zij richting en afstand, waarna de gegevens naar de onderdeks geplaatste rekeninstallatie gingen. De FKC bevond zich daardoor niet noodzakelijk dicht bij het geschut zelf. In schematische voorstellingen van Britse destroyers is de installatie te zien in de gunnery calculating position, waar operators de berekeningen en correcties uitvoerden.
Ontwikkeling
De FKC MkII verscheen in 1938 op destroyers van de Tribal-klasse. De Royal Navy zocht daarmee naar een minder omvangrijke vuurleidingsoplossing dan het volledige High Angle Control System, dat op grotere schepen werd gebruikt. De FKC was bedoeld voor schepen waarop ruimte, gewicht en beschikbare bemanning beperkingen oplegden. Later werden varianten toegepast op sloops, fregatten, destroyers, vliegdekschepen en enkele kruisers.
De vroege uitvoering was sterk afhankelijk van optische waarneming. Afstandmeters en richttoestellen moesten een klein en snel bewegend doel volgen, vaak op grote hoogte en onder omstandigheden waarin zicht, zonlicht, bewolking of rook de waarneming beperkten. Een fout in afstand of snelheid werkte direct door in de berekende ontstekingstijd en richthoek. Daardoor was de kwaliteit van de invoergegevens minstens zo belangrijk als de mechanische nauwkeurigheid van de computer zelf.
Vanaf 1941 werd Type 285-radar een belangrijke aanvulling op Britse luchtafweervuurleiding. Nieuwe destroyers kregen deze radar vanaf het midden van dat jaar, terwijl bestaande schepen hem ontvingen wanneer onderhoud en beschikbaarheid dat toelieten. Radar maakte het mogelijk om afstand en veranderingen daarin nauwkeuriger te volgen dan met uitsluitend optische middelen. Vooral bij slecht zicht, duisternis of een moeilijk waarneembaar doel verbeterde dit de bruikbaarheid van de vuurleiding.
Latere FKC-varianten konden met hogere doelsnelheden rekenen. De maximale snelheid werd verhoogd tot 500 knopen, ongeveer 930 kilometer per uur. Bovendien konden Gyro Rate Units worden toegevoegd, waardoor het systeem tachymetrische eigenschappen kreeg en veranderingen in de beweging van het doel beter kon verwerken. De combinatie van radar, gyroscopische meetapparatuur en een verbeterde rekeninstallatie verkleinde de afhankelijkheid van handmatig geschatte waarden.
De ontwikkeling van de FKC laat zien hoe Britse luchtafweervuurleiding tijdens de oorlog veranderde van hoofdzakelijk optisch gestuurde berekening naar een geïntegreerd systeem. Radar verving de analoge computer niet, maar leverde nauwkeuriger meetgegevens aan. De FKC bleef de berekening uitvoeren waarmee richtwaarden en ontstekingstijden werden bepaald. Daardoor werden bestaande geschutsinstallaties bruikbaarder tegen snellere vliegtuigen zonder dat het volledige vuurleidingssysteem op elk schip vervangen hoefde te worden.
Gebruik tijdens de Tweede Wereldoorlog
De Fuze Keeping Clock werd tijdens de Tweede Wereldoorlog op verschillende schepen van de Royal Navy en andere marines van het Britse Gemenebest gebruikt. Destroyers en sloops waren daarbij veelvoorkomende dragers, omdat deze scheepstypen konvooien begeleidden en daardoor regelmatig met luchtaanvallen te maken kregen. Het systeem ondersteunde vooral middelzware en zware luchtafweerkanonnen die granaten met tijdontstekers afvuurden. De praktische uitwerking hing echter steeds af van tijdige detectie en bruikbare doelgegevens.
Optische waarneming bij Aden
De beperkingen van vroege vuurleiding zijn zichtbaar in rapporten van HMAS Parramatta uit september 1940. Tijdens een Italiaanse luchtaanval bij Aden op 3 september werd gemeld dat hoogvliegende toestellen door hun lichte zandkleur moeilijk tegen de heldere lucht te onderscheiden waren. De bommenwerpers opereerden op ongeveer 13.000 tot 16.000 voet hoogte. Onder zulke omstandigheden werd het verkrijgen van stabiele optische meetgegevens voor afstand en richting moeilijker.
Op 20 september 1940 kreeg hetzelfde schip tijdens een nieuwe aanval meer gelegenheid om gericht luchtafweervuur af te geven. Italiaanse vliegtuigen bleven gedurende enkele minuten op ongeveer 14.000 voet boven het konvooi en konden daardoor langer worden gevolgd. Volgens het scheepsrapport verlieten twee toestellen de formatie, waarbij één vliegtuig in een tolvlucht raakte. Later werd gemeld dat geen van de vijf aanvallende vliegtuigen zijn basis bereikte.
Dit soort gevechtsverslagen laat zien dat een vuurleidingscomputer alleen effectief kon werken wanneer het doel lang genoeg gevolgd werd. Een kort zichtbare bommenwerper, een aanval vanuit de zon of snel veranderende koersen verkleinden de beschikbare rekentijd. Bij een stabieler doel konden afstand, richting en hoogte vaker worden bijgewerkt. Daardoor kreeg de FKC betere invoer en konden de kanonnen langer volgens een berekende vuurleidingsoplossing blijven schieten.
HMS Auckland en de koppeling met zwaar luchtafweergeschut
HMS Auckland was een voorbeeld van een sloop waarop de FKC deel uitmaakte van een samenhangend luchtafweersysteem. Het schip beschikte over acht 4-inch Mark XVI-kanonnen in vier dubbele Mark XIX-opstellingen. Een Rangefinder-Director achter de brug leverde doelgegevens aan de FKC onderdeks. De computer berekende vervolgens de benodigde elevatie, zijdelingse correctie en ontstekingstijd voor de granaten van de hoofdbewapening.
De aanwezigheid van zo’n rekeninstallatie veranderde de taakverdeling binnen de luchtafweerbemanning. Waarnemers en richtpersoneel verzamelden en volgden de doelgegevens, operators bij de FKC verwerkten die informatie en de geschutsbemanningen voerden de berekende waarden uit. Hierdoor werd het vuren minder afhankelijk van één plaatselijke schutter die zelf een voorhoudhoek moest schatten. Toch bleef de uitkomst afhankelijk van training, communicatie en de snelheid waarmee nieuwe waarnemingen in het systeem terechtkwamen.
Radar en de strijd tegen snellere vliegtuigen
Naarmate de oorlog vorderde, kregen Britse schepen te maken met vliegtuigen die de oorspronkelijke snelheidsgrens van de FKC MkII konden overschrijden. Een rapport van HMAS Warrego uit september 1944 beschrijft een aanval door een Japanse jager bij Morotai. Het toestel werd op ongeveer 1.000 voet hoogte waargenomen en vloog volgens de schatting met ongeveer 340 knopen. Die snelheid lag boven de instelbare grens van 250 knopen van de MkII.
Omdat de computer de geschatte snelheid niet volledig kon verwerken, moest de bemanning extra voorhoud toepassen in de director. De eerste salvo’s lagen achter het doel, waarna de vuurleiding werd aangepast en de explosies dichter voor het vliegtuig kwamen te liggen. Tegelijk openden 20 mm Oerlikon-kanonnen het vuur. Het Japanse toestel werd uiteindelijk geraakt en stortte neer, waarbij het verslag de inzet van zowel de zware luchtafweer als de lichtere automatische wapens beschrijft.
Het Warrego-voorbeeld toont zowel de bruikbaarheid als de grens van een vroege FKC-uitvoering. Radar hielp om naderende vliegtuigen eerder te ontdekken en hun positie te volgen, maar de mechanische instellingen van de computer bepaalden welke doelbewegingen rechtstreeks konden worden ingevoerd. Wanneer een toestel sneller vloog dan het systeem toeliet, moest de bemanning aanvullende correcties toepassen. Latere varianten met een hogere snelheidslimiet verkleinden dit probleem.
Plaats binnen de Britse luchtafweer
De FKC vormde geen zelfstandig wapen, maar een onderdeel van een keten van detectie, berekening en vuuruitvoering. De kwaliteit van een luchtafweeraanval hing af van het tijdig ontdekken van het doel, het volgen van koers en hoogte, het bepalen van afstand en het snel doorgeven van de uitkomst aan de kanonnen. Storingen of onnauwkeurigheden in één deel van die keten konden de gehele vuurleidingsoplossing verslechteren. Daarom werd radar tijdens de oorlog zo waardevol voor systemen die oorspronkelijk op optische invoer waren gebaseerd.
De computer was bovendien ontworpen voor kanonnen met tijdontstoken granaten en moest daarom meer berekenen dan alleen de richting van het geschut. De ontsteker moest rekening houden met de geschatte vliegtijd naar een voorspeld punt in de lucht. Een fout van enkele seconden kon betekenen dat een granaat te vroeg of te laat ontplofte. Door richtwaarden en ontstekingstijd vanuit één rekenproces te bepalen, bracht de FKC deze onderdelen van het luchtafweervuur samen.
De inzet op verschillende scheepstypen toont dat de Royal Navy de installatie als een bruikbare middenoplossing beschouwde. Grote oorlogsschepen konden uitgebreidere High Angle Control Systems dragen, terwijl kleinere escorteschepen behoefte hadden aan een compacter systeem. De FKC bood voor die schepen een methode om zwaar luchtafweergeschut centraal aan te sturen. Tijdens de oorlog werd de installatie aangepast aan betere sensoren en hogere vliegtuigsnelheden, waardoor de oorspronkelijke opzet langer bruikbaar bleef.
Conclusie
De Fuze Keeping Clock was een analoge Britse vuurleidingscomputer die doelgegevens omzette in richtwaarden en ontstekingstijden voor luchtafweergeschut. De MkII kon doelen tot 250 knopen verwerken en werd vanaf het einde van de jaren dertig op verschillende oorlogsschepen toegepast. Tijdens de Tweede Wereldoorlog verbeterden Type 285-radar, Gyro Rate Units en latere uitvoeringen de nauwkeurigheid en de bruikbare snelheidsgrens. De FKC bleef daarbij onderdeel van een groter systeem van waarneming, berekening, communicatie en geschutsbediening.
